Création d'une Vue 3D de Jbel Bouiblane avec ArcScene et Données Sentinel-2 Mis à jour récemment

ArcScene est un module du logiciel ArcGIS développé par Esri, permettant la visualisation et l'analyse de données géospatiales en 3D. Il est particulièrement utile pour représenter des modèles de terrain, superposer des images satellitaires et intégrer des couches vectorielles pour une meilleure analyse spatiale.

Présentation de Jbel Bouiblane

Jbel Bouiblane est un massif montagneux situé dans le Moyen Atlas marocain. Il culmine à plus de 3 192 mètres et est connu pour ses paysages enneigés et ses reliefs impressionnants.

Téléchargement et Installation d'ArcScene

ArcScene fait partie de ArcGIS Desktop et est inclus dans ArcMap. Vous pouvez télécharger une version d'essai d'ArcGIS depuis le site officiel d'Esri :

Télécharger ArcGIS Desktop

Téléchargement des Images Sentinel-2 et du MNT

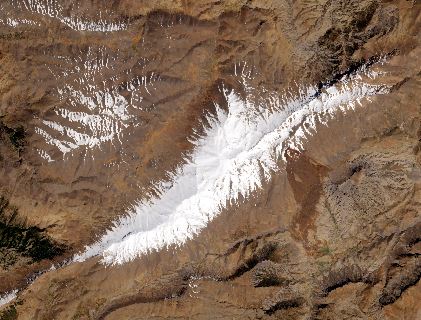

Images Sentinel-2

Disponibles gratuitement via le programme Copernicus :

Copernicus Open Access Hub

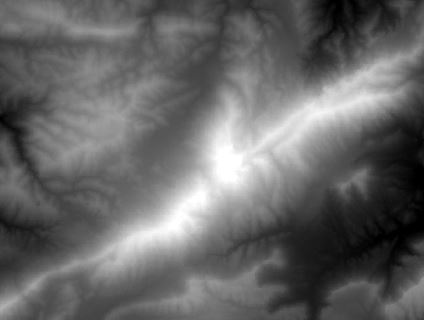

Modèle Numérique de Terrain (MNT)

Sources de téléchargement :

• USGS Earth Explorer
• ASTER GDEM

Affichage 3D dans ArcScene

Importation des données

• Ajoutez l’image Sentinel-2 : Fichier → Ajouter une donnée
• Ajoutez le MNT : Fichier → Ajouter une donnée

Définition du Système de Projection

Reprojetez les couches vers un système métrique comme Merchich Nord Maroc (EPSG:26191).

Association de l’image Sentinel-2 au MNT

1. Clic droit sur l’image dans SceneLayers.
2. Accédez à Base Height.
3. Sélectionnez Floating on a custom surface.
4. Choisissez le MNT comme surface de référence.

Ajustement de l'Échelle et Navigation

Augmentez la valeur de Factor to convert layer elevation values to scene unit pour améliorer la configuration 3D.

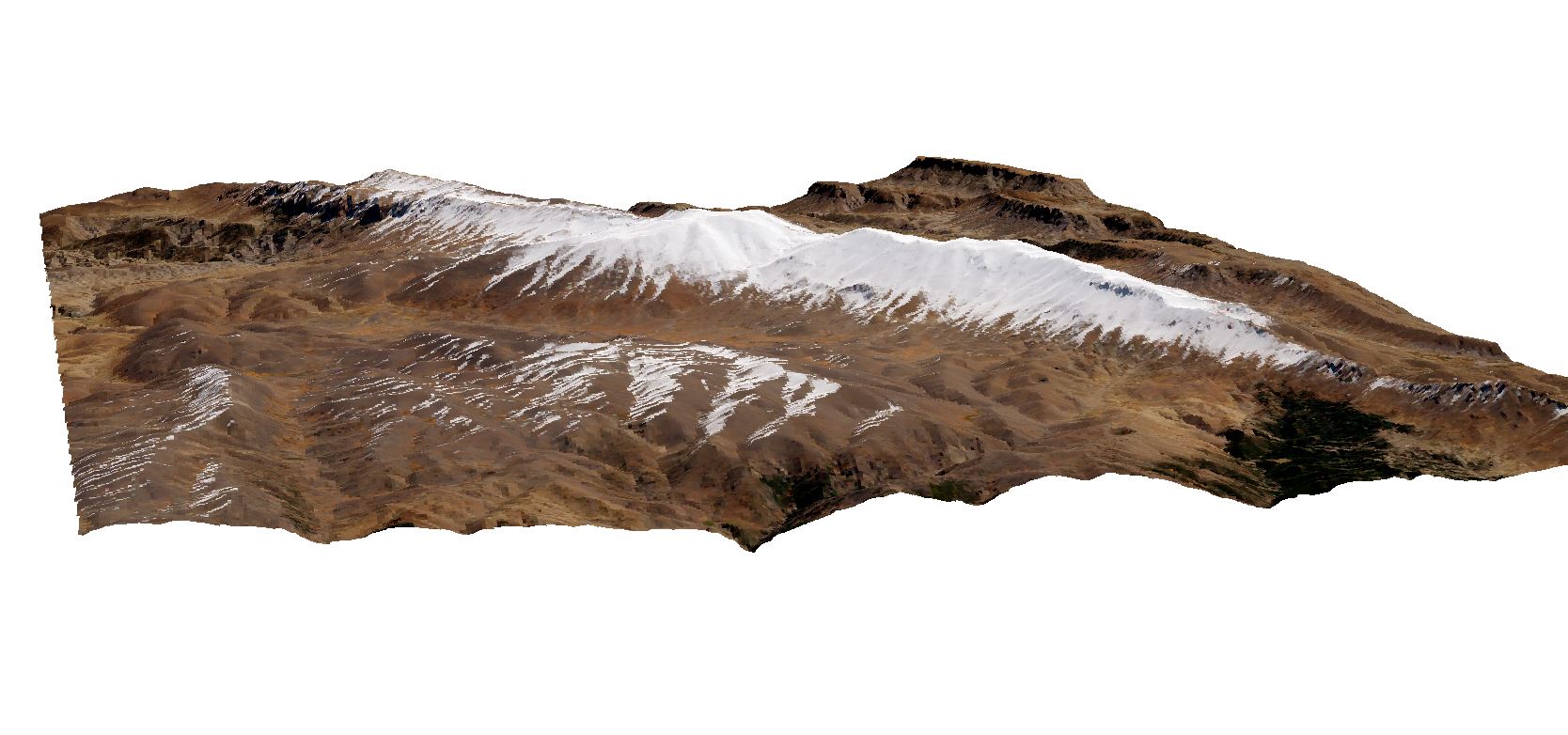

Résultat 3D

Après avoir appliqué ces étapes, vous obtiendrez un rendu 3D réaliste du Jbel Bouiblane.

Amélioration avec des Couches Vectorielles

Pour ajouter des routes, bâtiments et autres objets 3D :

• Ajoutez des couches vectorielles (shapefiles ou GeoJSON).
• Appliquez la même technique de Add Base Height.
• Utilisez Extrude pour donner du volume aux objets.

Conclusion

Grâce à ArcScene, vous pouvez générer une visualisation 3D réaliste de Jbel Bouiblane. En ajustant les paramètres de projection et d’élévation, vous obtenez une scène interactive permettant d’analyser le relief, l’occupation du sol et les infrastructures.
